3610系列電子式執行機構

3610系列電子式執行機構通過接收來自控制系統的4~20mAd．c信號，來控制電機運轉實現執行機構的動作。電動機采用AC可逆電機，電源電壓?jiǎn)蜗嘟涣?20V，反饋檢測采用高性能的導電塑料電位器，反饋信號4~20mAd．c。
3410系列電動執行機構作為兩位式開關作用，具有與3610系列相同的高可靠機械構造。由于電位器的高靈敏度，在簡單的控制的控制場合，具有較高的性?xún)r(jià)比。
3610系列電子式執行機構具有的功能及特點:
1.控制器采用先進的混合集成電路制作，并密封樹脂澆鑄固化，可靠性高、防潮、防震
2.執行機構本身具有伺服功能，無需外加伺服放大器
3.可以帶電子過載保護單元、A、B型任選，C、D型必備
4.電機內部裝有溫度保護開關
5.電機內部裝有機械阻尼制動系統
6.用電位器調整零點、行程、靈敏度、方便易行
7.用功能開關任意選擇正、反動作，選擇斷信號的三種狀態（自鎖、全開、全關）
8.直行程執行機構輸出軸內裝有保證額定負荷的彈簧
9.角行程執行機構可以?xún)?nèi)裝力矩保護開關
10.斷電源后，執行機構自鎖

3610/3410系列執行機構主要技術參數

	項目	3610	3410
控制機 構	輸入信號	4~20mAd·c或1~5Vd·c	220Va·c開關信號
	開度信號	4—20mAd．c（負荷電阻500Ω以下）	4~20mAd·c或0~1.0KΩ
	死區	0.8—1.0％可調到0．4％
	零點調整	±25%
	量程調整	20~100％
	基本誤差、回差	1.00%
	控制限位、開關	開側、閉側	開側、閉側
	開度檢測	精密導電塑料電位器	精密導電塑料電位器
動 力	電源	220Va·c+10%-15%50HZ	220Va·c+10%-15%50HZ
	驅動電機	AC可逆單相齒輪減速電機	AC可逆單相齒輪減速電機
	A型	50VA	50VA
	B型	150VA	50VA
	C型	220VA	220VA
	D型	350VA	350VA
附屬機 構	過載保護單元	A、B型任選，C、D型必備
	力矩開關	角行程可以安裝（選擇件）	角行程可以安裝（選擇件）
	空間加熱器	選擇件，但防爆型不裝	選擇件，但防爆型不裝
	手動機構	便攜式手動曲柄	便攜式手動曲柄
安裝條件	環境溫度	普通型無加熱器-10C~+60℃	普通型無加熱器-10C~+60℃
		普通型有加熱器-35℃~+60℃	普通型無加熱器-35℃~+60℃
		防爆型-10℃~+60℃	防爆型-10℃~+60℃
	允許振動	1.5G以下	1.5G以下
	相對濕度	普通型95％以下，防爆型45~85％	普通型95％以下，防爆型45~85％
	環境氣體	無腐蝕性氣體	無腐蝕性氣體
	接線口	普通A、B、C型2—GI／2”	普通A、B、C型2—G1／2”
	接線口	普通D型和防爆型2—G3／4”	普通D型和防爆型2—G3／4”
	外部配線	信號線屏蔽并與電源線隔離
	保護等級	IP55	IP55
	防爆等級	ExdⅡBT4	ExdⅡBT4

型號規格:

直行程防爆型

型號	輸出力 N	速度 mm／s	最大行程 mm
361、341LSA—08	800	4.2	30
361、341LSA—20	2000	2.1	30
361、341LSB—30	3000	3.5	60
361、341LSB—50	5000	1.7	60
361、341LSC—65	6500	3.4	100
361、341LSC—99	10000	2
361、341LSC—160	16000	1.3

型號	輸出力 N	速度 mm/s	最大行程 mm
361、341LXA—08	800	4.2	30
361、341LXA—20	2000	21	30
361、341LXB—30	3000	3.5	60
361、341LXB—50	5000	1.7	60
361、341LXC—65	6500	3.4	100
361、341LXC—99	10000	20
361、341LXC—160	16000	1.3

角行程普通型

型號	輸出力矩 N·m	時間 S／90o	最大轉角度
361、341RSA—02	20	8.5	90o
361、341RSA—05	50	17
361、341RSB—10	100	18
361、341RSB—20	200	36
361、341RSC—30	300	24
361、341RSC—50	500	42
361、341RSC—60	600	48
361、341RSC—80	800	63
361、341RSD—100	1000	30
361、341RSD—150	1500	42
361、341RSD—160	1600	45

角行程防爆型
型號	輸出力矩 N·m	時間 S／90	最大轉角度
型號	輸出力矩 N·m	時間 S／90	最大轉角度
361、341RXB—10	100	18	90o
361、341RXB—20	200	36
361、341RXC—30	300	24
361、341RXC-50	500	42
361、341RXC-60	600	48
361、341RXC—80	800	63
361、341RXD—100	1000	30
361、341RXD—150	1500	42
361、341RXD—160	1600	45

3610/3410直行程執行機構安裝尺寸圖

注：表中h1是輸出軸位于最下端時的尺寸，H2是拆卸罩所必須的尺寸，R是手動操作所必須的尺寸，在設計安裝中應予以考慮。

型號	ΦD1	ΦD2	H1	H2	H1	H1	ΦD1	Φd2	Φd3 (18)	C	M	W	K	Y	R	E	F	重量
361、341LSA	225	260	200	205	78	18	90	70	55	M14X15	MS	28	15	87	Φ160	85	75	8
361、341LXA	240	280	283	230	78	18	90	70	55	M14X1.5	M8	28	15	57	Φ160	85	75	15
361、341LSB	255	290	280	260	125	31	125	102	70	M18X1.5	M10	45	18	90	Φ320	85	91	14
361、341LXB	270	310	353	280	125	31	125	102	70	M18X1.5	M10	45	18	90	Φ320	85	91	25
361、341LSC65-99	310	360	415	380	175	31	150	125	85	M22X1.5	M12	60	24	90	Φ320	85	120	52
361、341LSC-160	310	360	415	380	271	35	150	125	85	M24X3	M12	60	24	90	Φ320	85	120	58

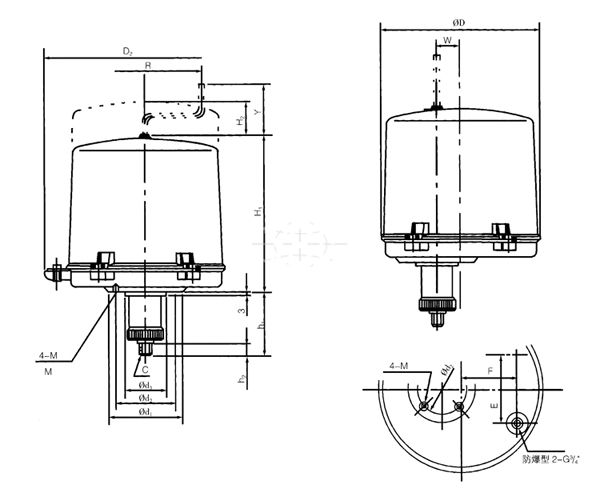

3610/3410角行程執行機構安裝尺寸圖

型號	ΦD1	ΦD2	H1	H2	H1	h2	ΦD1	Φd2	Φd3 （18）	口J	K	n	M	W	Y	R	E	F	重量
361、341RSA	225	260	185	120	65	30	90	70	55	口16	12	4	M8	56	200	Φ160	85	75	7
361、341RSB	255	290	225	155	65	30	90	70	55	口21	12	8	MS	68	225	Φ320	85	90	12
361、341RXB	270	310	275	175	65	30	90	70	55	口21	12	4	MS	68	265	Φ320	85	90	21
361、341RSC	335	380	265	165	85	35	125	102	70	口32	18	4	M10	80	260	Φ320	85	132	42
